こちらではBumpRecorderを使って計測したデータのデータファイルフォーマットを説明します。
データファイル種類とファイル名
コンフィグファイル
ファイル名:YYYYMMDD_HHMMSS_Config.txt
GPS情報
ファイル名:YYYYMMDD_HHMMSS_GPS.txt
センサー情報(機種にセンサーが搭載されていれば存在する)
加速度情報 ファイル名:YYYYMMDD_HHMMSS_Accel.txt
ジャイロ情報 ファイル名:YYYYMMDD_HHMMSS_gyro.txt
地磁気情報 ファイル名:YYYYMMDD_HHMMSS_magne.txt
気圧情報 ファイル名:YYYYMMDD_HHMMSS_press.txt
照度情報 ファイル名:YYYYMMDD_HHMMSS_light.txt
段差情報
ファイル名:YYYYMMDD_HHMMSS_Bump.txt
バッテリー情報
ファイル名:YYYYMMDD_HHMMSS_battery.txt
携帯基地局情報
ファイル名:YYYYMMDD_HHMMSS_CellInfo.txt
GPS衛星情報
ファイル名:YYYYMMDD_HHMMSS_sat.txt

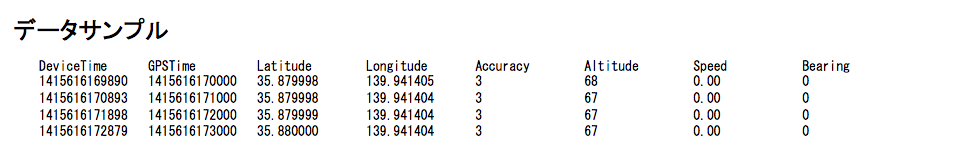

GPS情報
DeviceTime | 測位時にOSが示していた時刻 |
GPSTime | 測位結果として得られた時刻 |
Latitude | 緯度 |
Longitude | 経度 |
Accuracy | 水平方向の測位精度 [m] |
Altitude | 高度 [m] 注:標高=海面からの高さではなく測位結果として得られた高度 |
Speed | 移動速度 [m/s] |
Bearing | 移動方位 [度] 注:北がゼロ度、東が90度 |

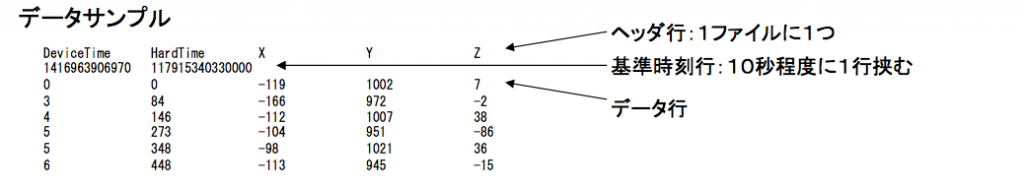

センサー情報
ファイルサイズ圧縮のため下記のようなフォーマットとしている
1回の計測でセンサー種別ごとに下記フォーマットのファイルが1つづつ作成される
基準時刻行
DeviceTime | 時刻:エポック秒[ms] |
HardTime | 時刻:ハードウェアタイム[ns]時刻の起点は不定 |
データ行
DeviceTime | 時刻:直前の基準時刻からの経過時間[ms] |
HardTime | 時刻:直前の基準時刻からの経過時間 1=0.1[ms] |
X | スマホ画面左右方向の計測値(拡大率を掛け、整数化した値、以下同様) |
Y | スマホ画面上下方向の計測値 |
Z | スマホ画面前後方向の計測値 |
センサーごとの単位
加速度 [m/s2] ジャイロ [rad/s] 地磁気 [μT] 気圧 [hP] 照度 [lux] ※:気圧、照度はXのみ(Y、Zはない)
センサーごとの拡大率
加速度 1024 / 9.8
ジャイロ 1024
地磁気 10
気圧 100
照度 1

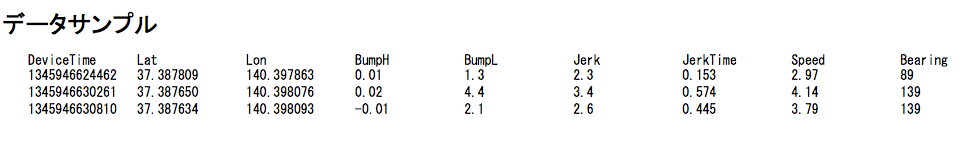

段差情報
DeviceTime | OSが示していた時刻 |
Lat | 段差の位置 緯度 |
Lon | 段差の位置 経度 |
BumpH | 段差高 [m] 周辺路面の山と谷の高さの差 |
BumpL | 段差長 [m] 周辺路面の山と谷の場所の水平距離 |
Jerk | 段差通過時に観測した上下加速度の最大と最小の差 [m/s2] |
JerkTime | 最大加速度と最小加速度の観測時刻の時間差 [s] |
Speed | 移動速度 [m/s] |
Bearing | 移動方位 [度] 注:北がゼロ度、東が90度 |

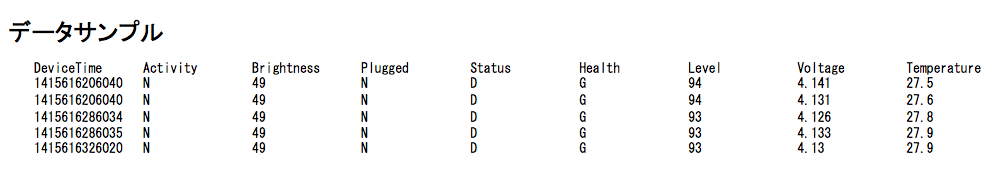

バッテリ情報
DeviceTime | OSが示していた時刻 |
Activity | 表示画面 N:段差ナビ画面 G:グラフ画面 o:その他 |
Brightness | 画面の明るさ [%] |
Plugged | 外部電源有無 U:USB給電中 N:給電なし |
Stasus | 状態 C:充電中 D:放電中 F:満充電 U:不明 |
Health | バッテリヘルス D:死亡 G:良好 H:オーバーヒート V:過充電 O:不明 |
Level | 充電率 [%] |
Voltage | 電圧 [V] |
Temperature | 電池温度 [°C] |

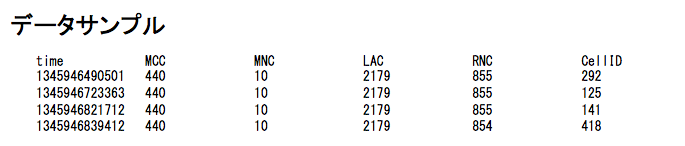

携帯基地局情報
time | OSが示していた時刻 |
MCC | 国番号 |
MNC | キャリア番号 |
LAC | Local area code |
RNC | Radio network controller |
CellID | 基地局番号 |
詳細はGoogleのAndroid APIの解説を参照

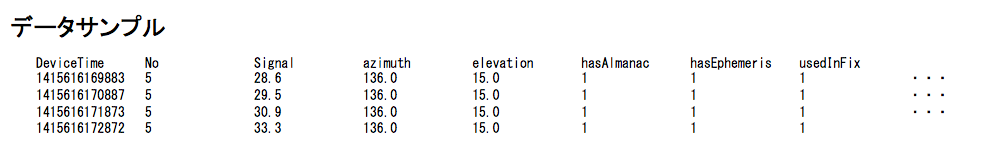

GPS衛星情報
DeviceTime | OSが示していた時刻 |
No | 衛星番号 |
Signal | 信号強度 |
azimth | 方位関連情報 |
elevation | 仰角関連情報 |
hasAlmanac | |
hasEphemeris | |
usedInFix | 測位に使用しているか |
詳細はGoogleのAndroid APIの解説を参照
